Specifiche Tecniche

• Serie

  PI



• Base code

  PI16/24

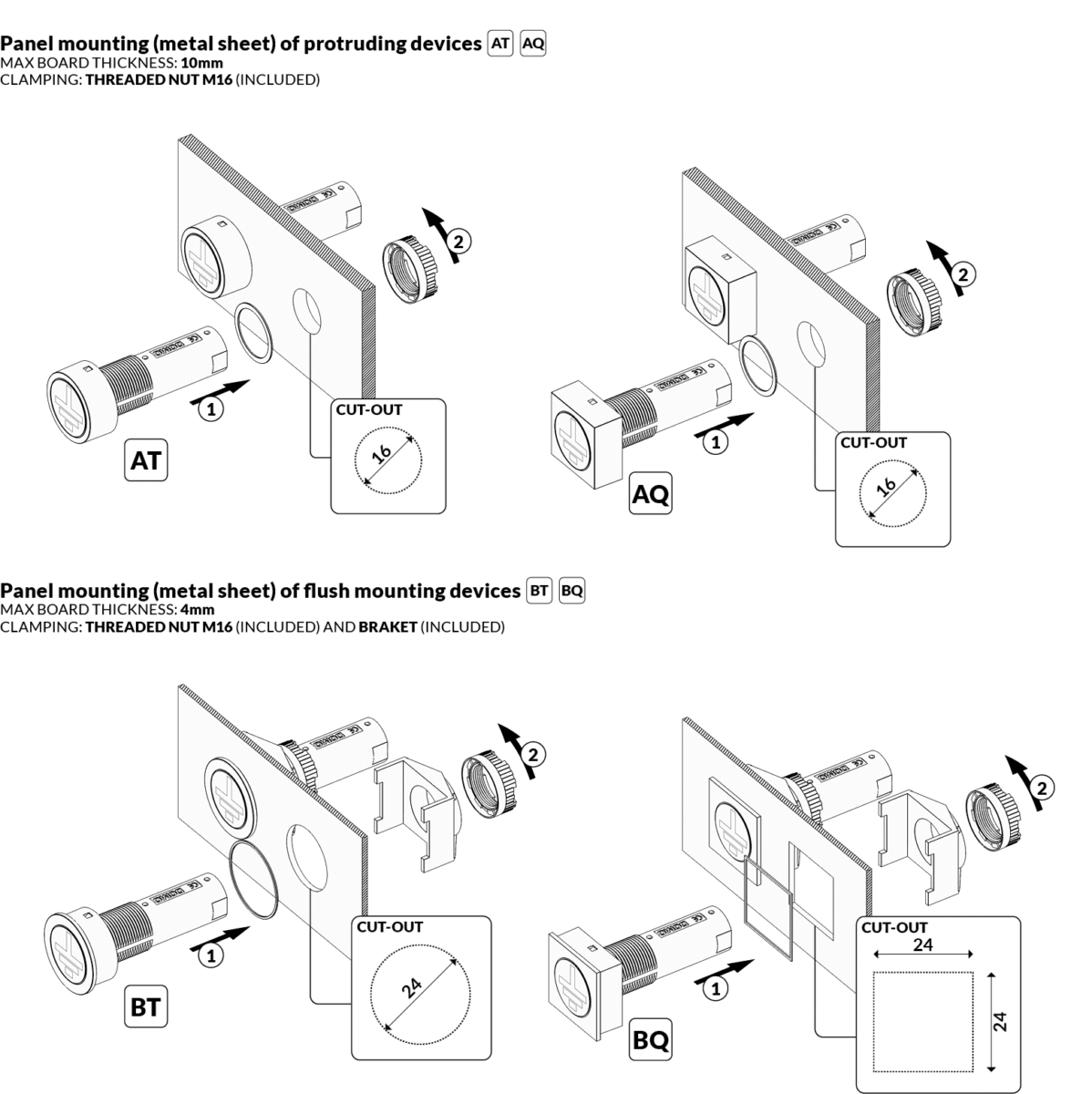

• Head

  •

    SPORGENTE Testa tonda / Display tondo

    Dimensione della testa: Ø24mm
    Cut-out: Ø16mm

  •

    SPORGENTE Testa quadrata / Display rotondo

    Dimensione della testa: 24x24mm
    Cut-out: Ø16mm

  •

    FILO PANNELLO Testa rotonda / Display rotondo

    Dimensione della testa: Ø26,5mm
    Cut-out: Ø24mm

  •

    FILO PANNELLO Testa quadrata / Display rotondo

    Dimensione della testa: 26,5x26,5mm
    Cut-out: 24x24mm

• Colors

  MONOCOLORE - Simbolo di messa a terra

  Simbolo di messa a terra, lente colorata, LED colorato

  •
    Simbolo di messa a terra, lente rossa, LED rosso
  •
    Simbolo di messa a terra, lente verde, LED verde
  •
    Simbolo di messa a terra, lente giallo, LED giallo
  •
    Simbolo di messa a terra, lente ambra, LED ambra
  •
    Simbolo di messa a terra, lente Blu, LED blu
  •
    Simbolo di messa a terra, lente Bianca, LED bianco

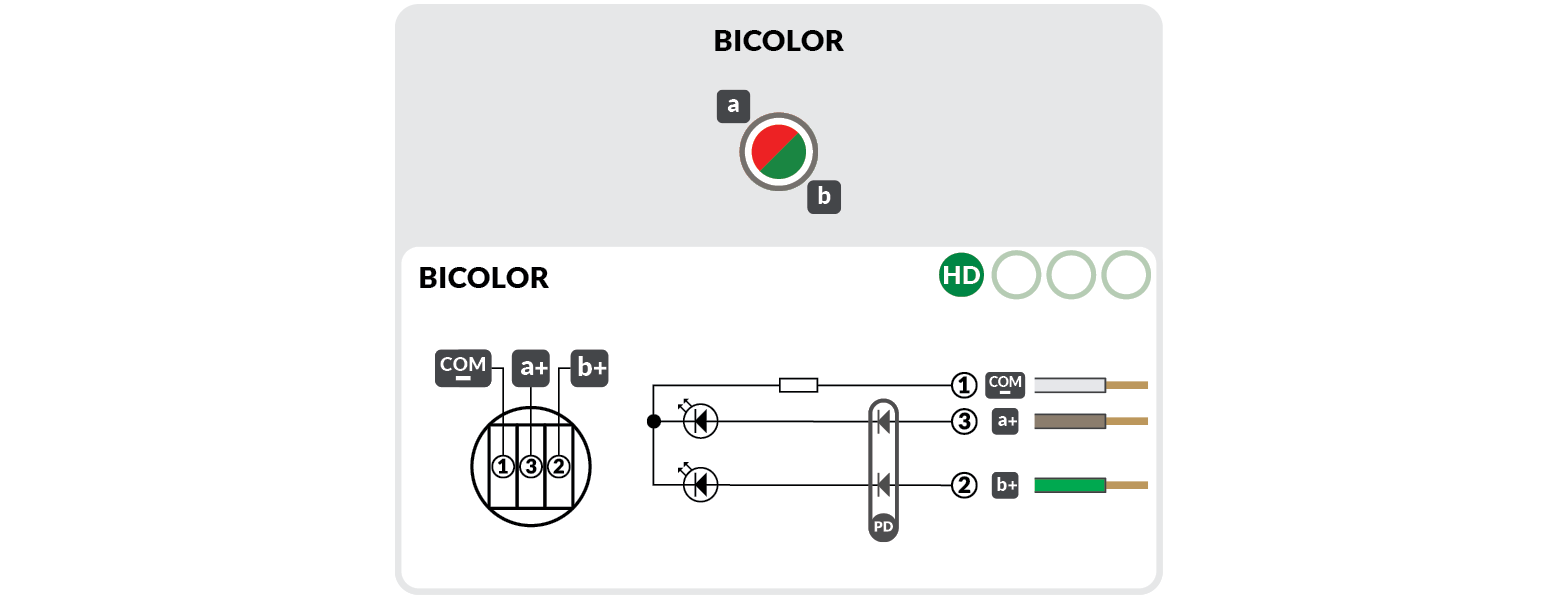

  BICOLORE - Simbolo di Messa a Terra

  Simbolo di messa a terra, Lente bianca, LED bicolor

  •
    Simbolo di messa a terra, lente bianca, LED rosso/verde

  MONOCOLORE - Simbolo di disconnessione

  Simbolo di disconnessione, lente colorata, LED colorato

  •
    Simbolo di disconnessione, lente rossa, LED rosso
  •
    Simbolo di disconnessione, lente verde, LED verde
  •
    Simbolo di disconnessione, lente gialla, LED giallo
  •
    Simbolo di disconnessione, lente ambra, LED ambra
  •
    Simbolo di disconnessione, lente blu, LED blu
  •
    Simbolo di disconnessione, lente banca, LED bianco

  BICOLORE - Simbolo di Disconnessione

  Simbolo di disconnessione, Lente bianca, LED bicolor

  •
    Simbolo di disconnessione, lente bianca, LED rosso/verde

• Tensione di alimentazione

  •
    24V AC/DC

    13÷30V

  •
    48V AC/DC

    15÷60V

  •
    130V AC/DC

    70÷150V

  •
    230V AC/DC

    160÷250V

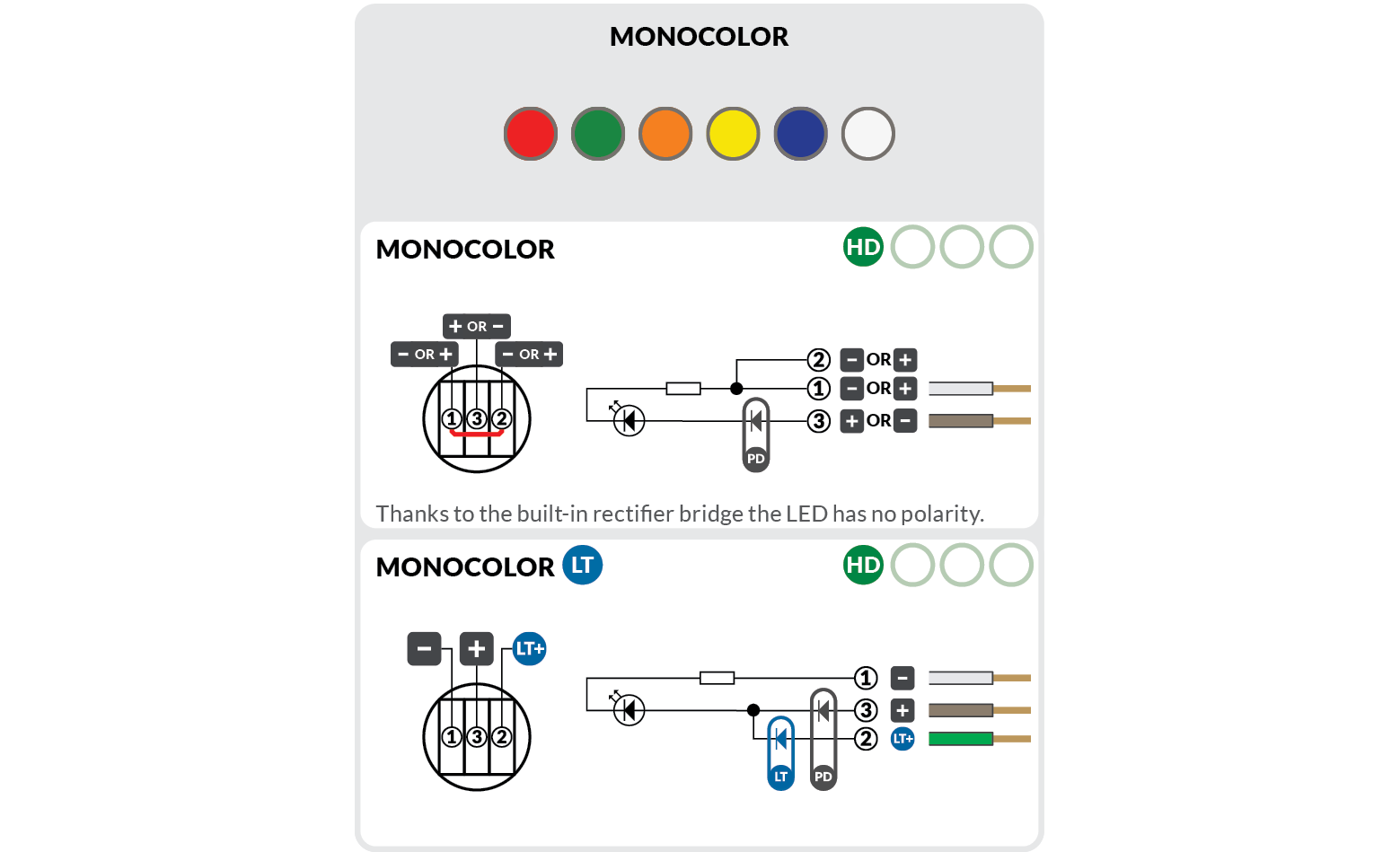

• Tipo di connessione

  •
    Connettori Faston

• Caratteristiche extra

  •
    Funzione di Prova Lampada integrata ¹
  •
    Tropicalizzazione
  •
    Filo libero

• Caratteristiche specifiche

  •

    Luce a cluster LED

    La presenza di 2 LED all'interno permette la diffusione uniforme di una luce colorata intensa e brillante.

  •

    Ponte Raddrizzatore integrato

    Per operare sia in corrente alternata (Vac) che corrente continua (Vdc).

  •

    Protezione contro i ritorni di tensione

    Un diodo di protezione integrato assorbe gli eccessi di corrente per evitare il ritorno di tensione, minimizzando il rischio di accensione accidentale dei LED e pericoli per le apparecchiature della rete elettrica.

  •

    Protezione dai bagliori a bassa tensione

    Un diodo Zener calibra correttamente la tensione minima richiesta per accendere l'indicatore LED.

  •

    Verde puro

    I LED verdi producono una luce verde pura, migliorando le prestazioni e la visibilità.

• Grado di protezione

  •
    IP54

• Vita di servizio

  •
    >100.000h a 25°C

• Temperatura aria ambiente

  •

    -40°C
    +70 °C

    Stoccaggio
    -40 ... +70°C

  •

    -20 °C
    +70 °C

    In funzione
    -20 ... +70°C

• Materiali

  •
    Policarbonato (PC)
  •
    PMMA

• Circuito stampato

  •
    Circuito stampato a 4 strati

• Base della lampadina

  • LED integrato

• Presentazione del dispositivo

  • Prodotto monolitico

• Compatibilità elettromagnetica

  • Classe di emissione dei campi di disturbo B

    conforme a EN 55011

• Resistenza alle vibrazioni

  • 5gn (f = 2…500 Hz)

    conforme a IEC 60068-2-6

• Dimensioni



• • REACh free of SVHC

  • Mercury free

  • Toxic heavy metal free

• Conformità

  Directive 2006/95/EC Low Voltage
  Directive 2004/108/EC Electromagnetic compatibility
  Directive 2011/65/EC RhOS
  Directive 2006/42/EC Machinery
  Directive 2015/863/UE

  Conformità agli standard

  EN/IEC 60947.5.1

  Garanzia

  Il periodo di garanzia è di diciotto (18) mesi e decorre dalla data di consegna della merce.

  Codice doganale

  8531 807000

• • ¹ non è compatibile con
