Specifiche Tecniche

• Serie

  CR



• Base code

  CR22/30


• Head

  •

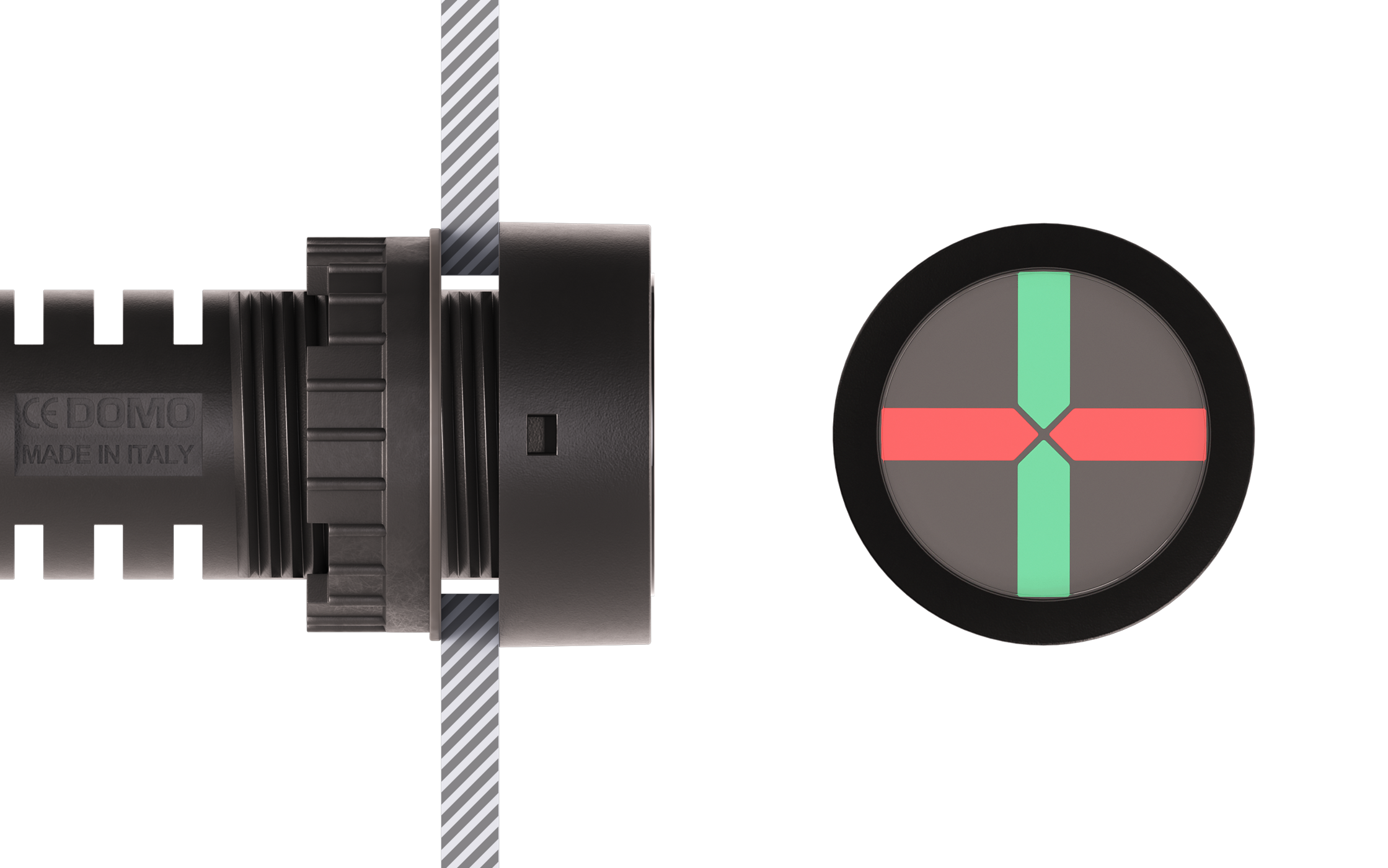

    SPORGENTE Testa tonda / Display tondo

    Dimensione della testa: Ø30mm
    Cut-out: Ø22mm

  •

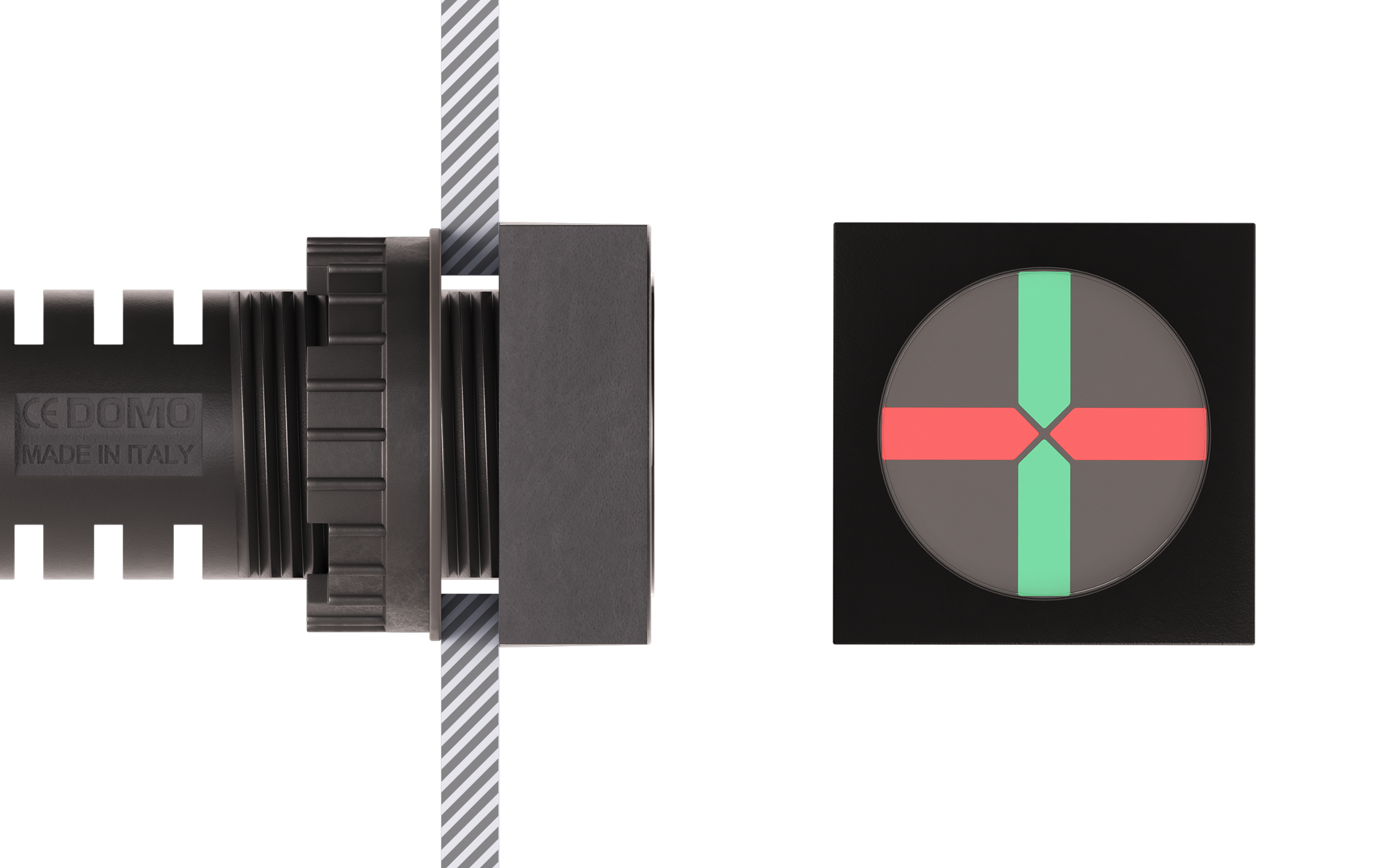

    SPORGENTE Testa quadrata / Display rotondo

    Dimensione della testa: 30x30mm
    Cut-out: Ø22mm

  •

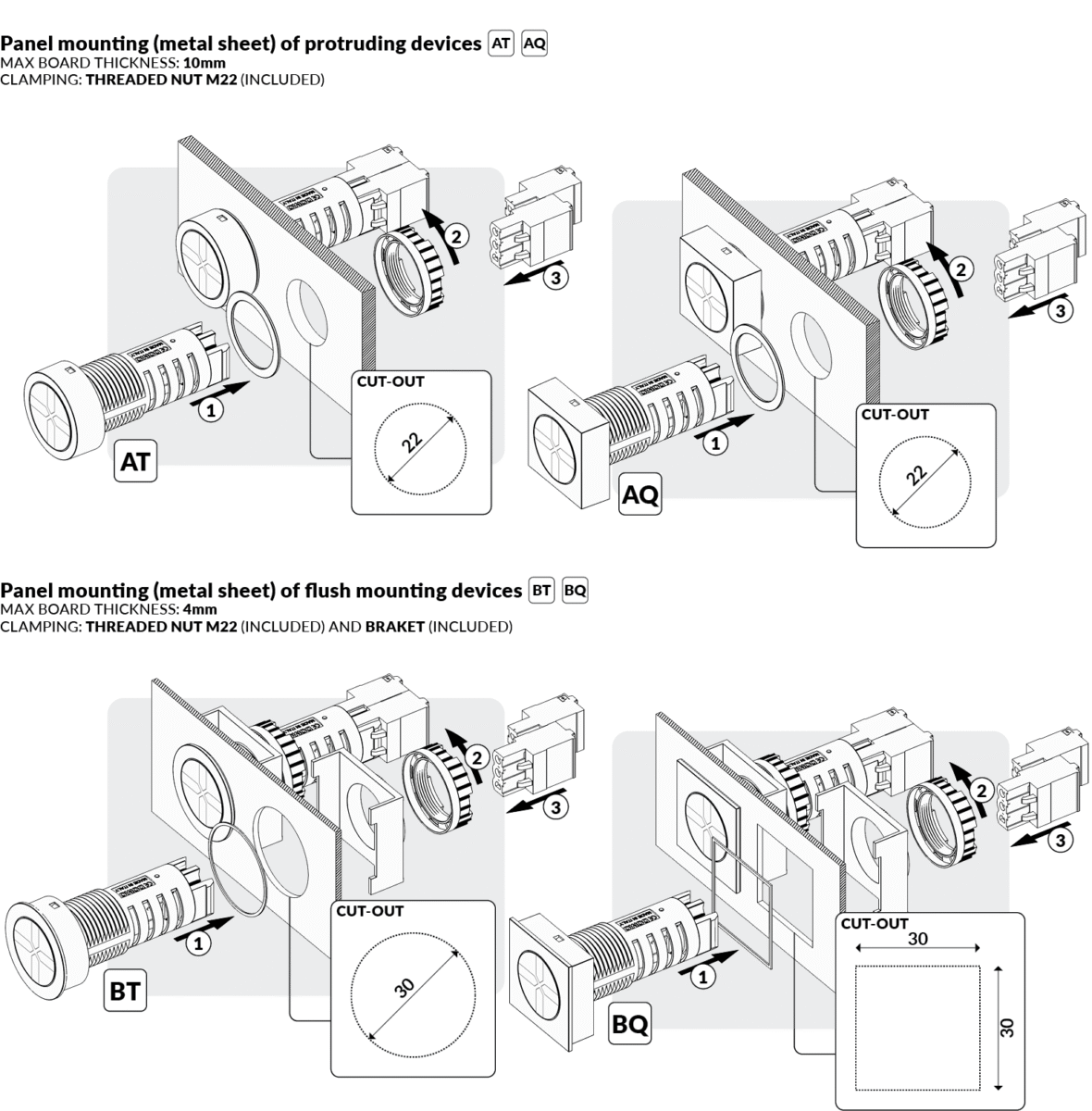

    FILO PANNELLO Testa rotonda / Display rotondo

    Dimensione della testa: Ø32,5mm
    Cut-out: Ø30mm

  •

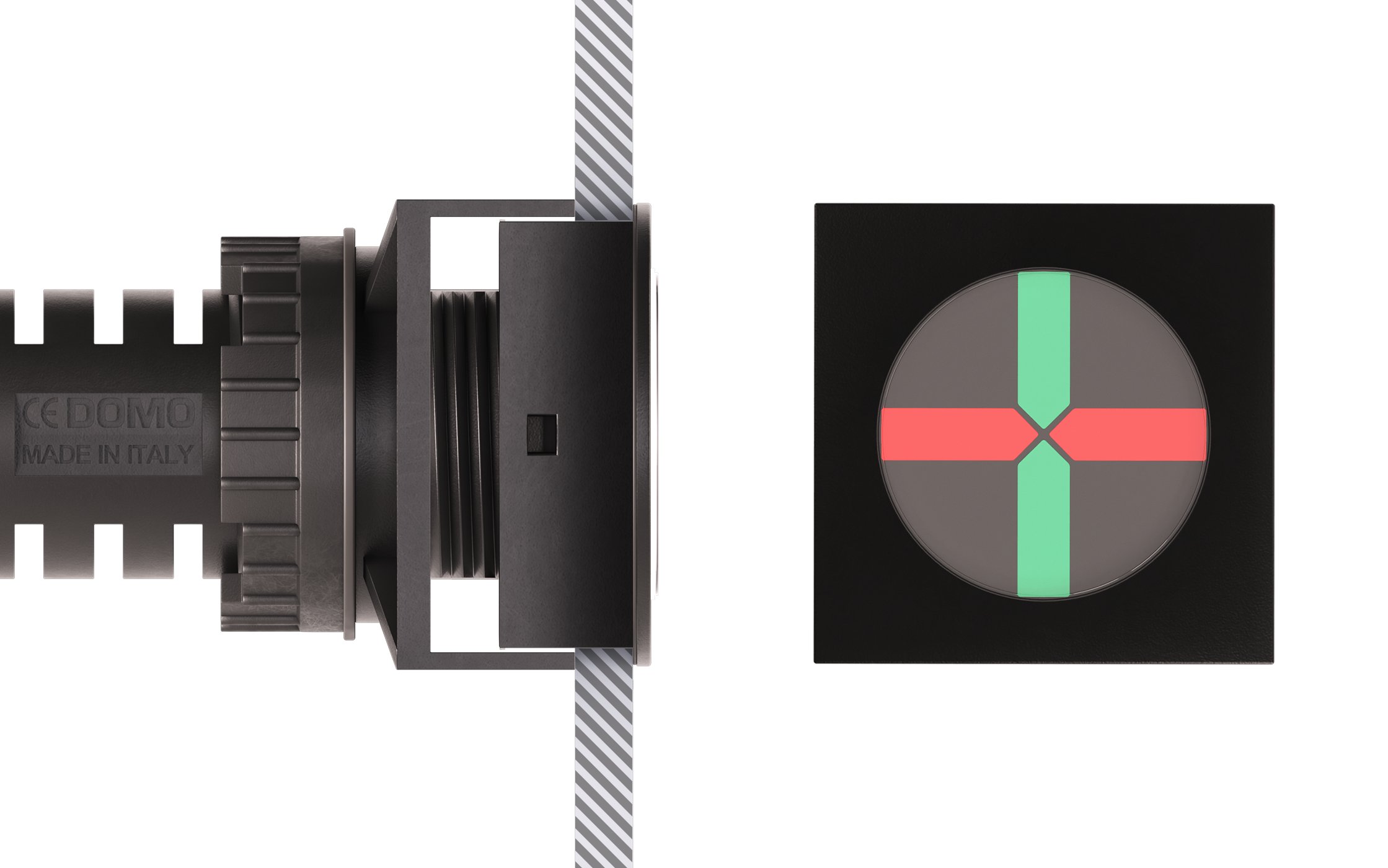

    FILO PANNELLO Testa quadrata / Display rotondo

    Dimensione della testa: 32,5x32,5mm
    Cut-out: 30x30mm

• Colors

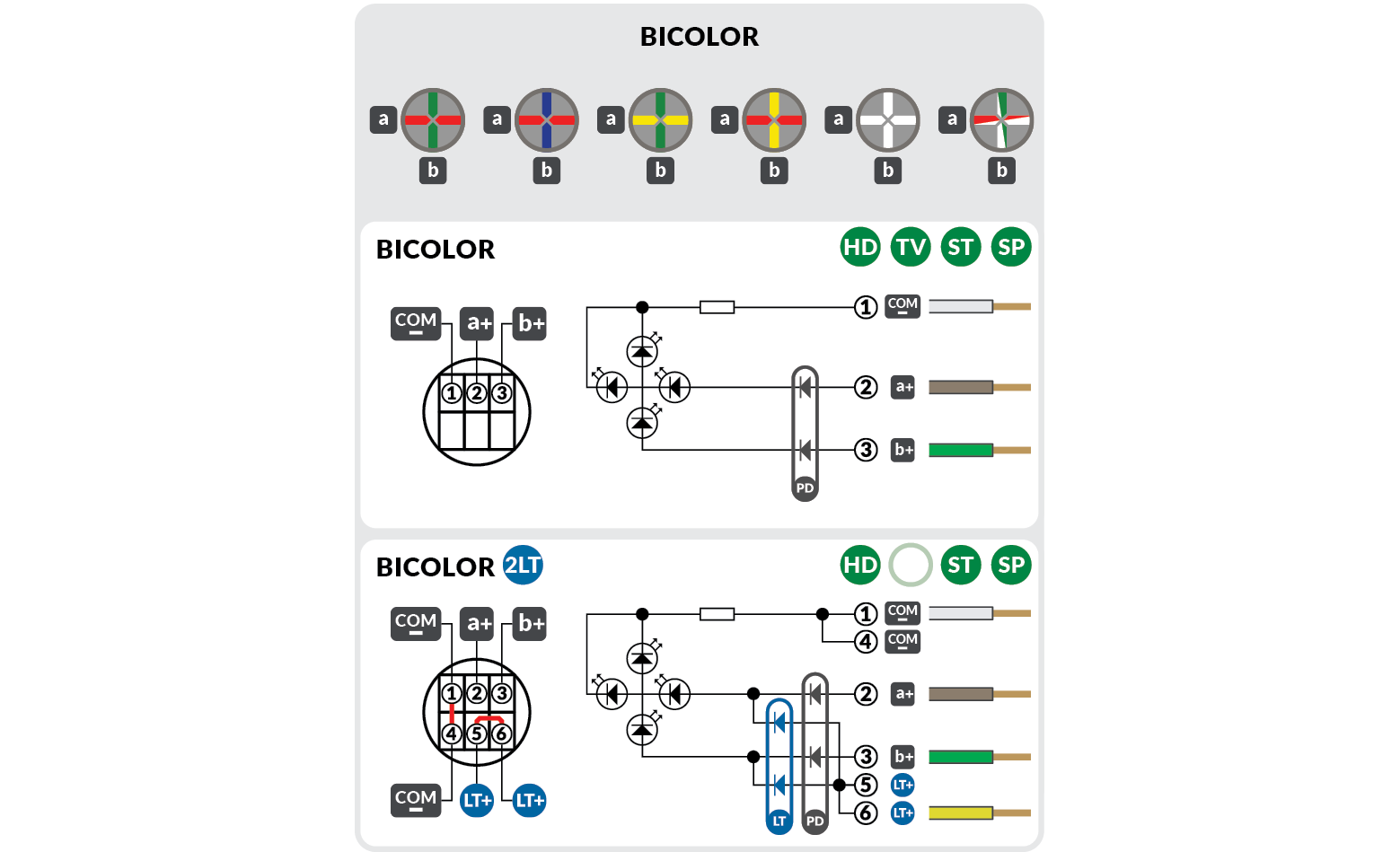

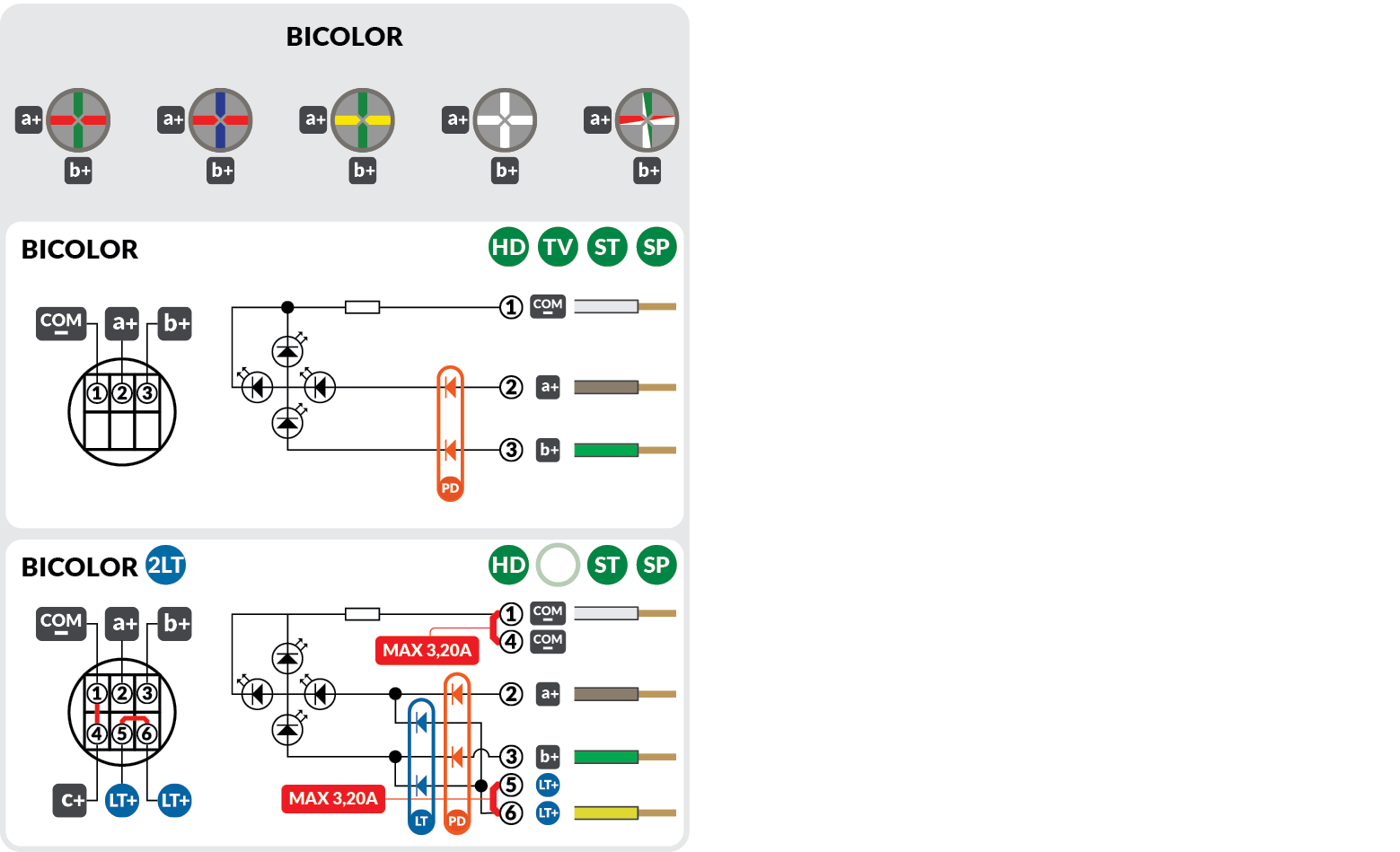

  BICOLORE

  •
    Rosso/verde
  •
    Rosso/giallo
  •
    Rosso/blu
  •
    Giallo/verde
  •
    Bianco/bianco
  •
    Bianco [OFF] - Rosso/verde [ON]

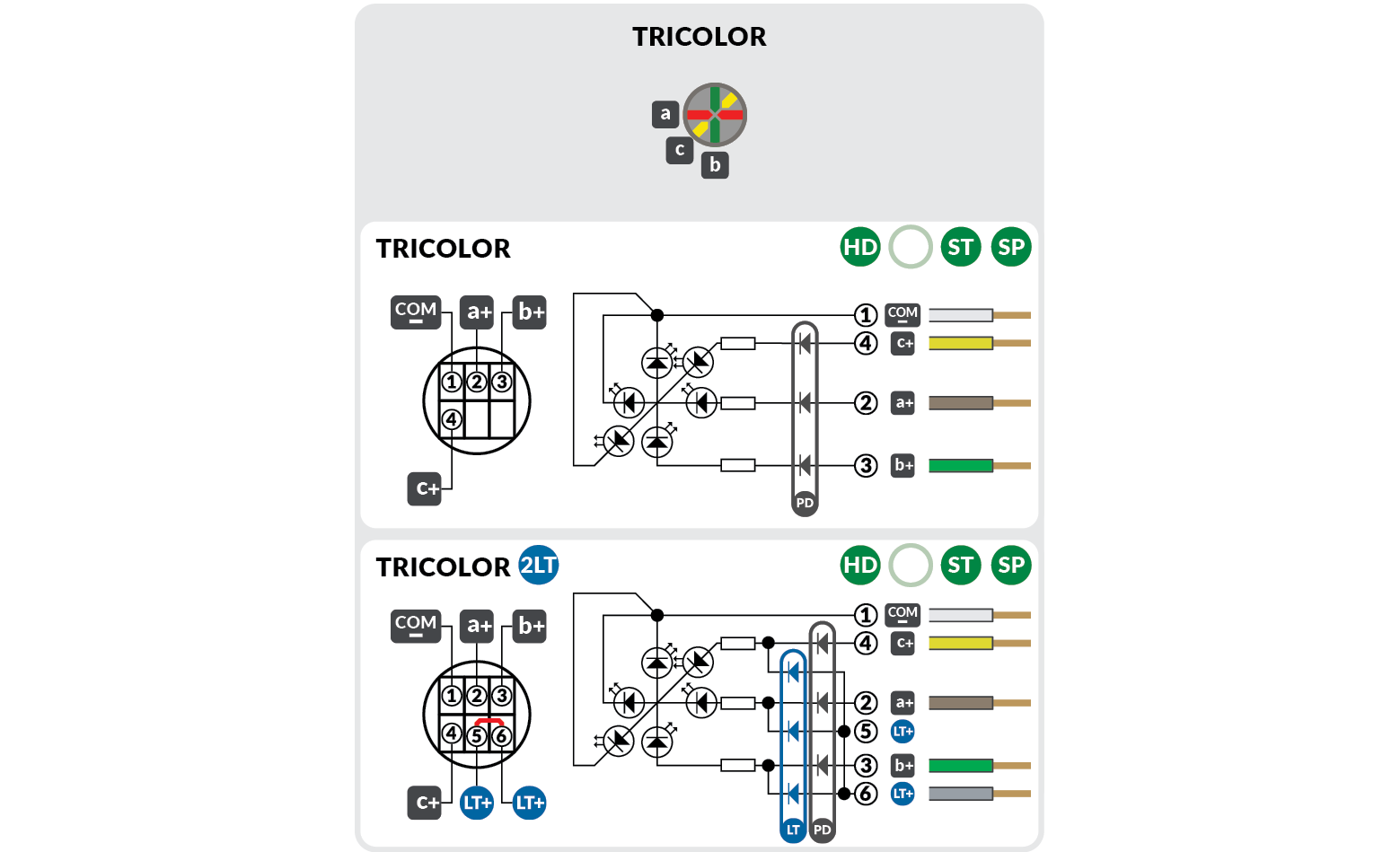

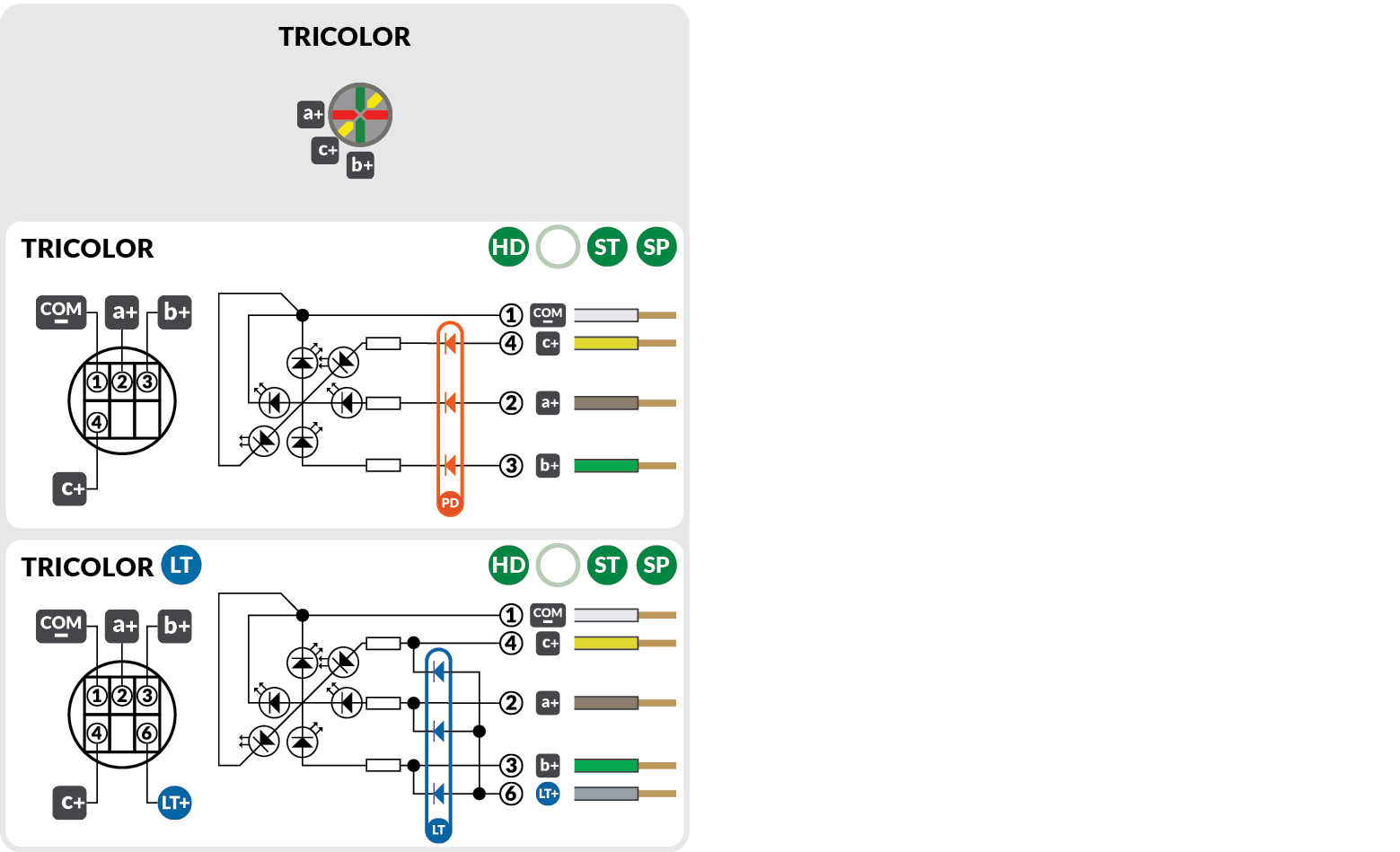

  TRICOLORE

  •
    Rosso/verde/giallo

• Tensione di alimentazione

  •
    24V AC/DC

    13÷30V

  •
    48V AC/DC

    15÷60V

  •
    130V AC/DC

    70÷150V

  •
    230V AC/DC

    160÷250V

  •
    UV MultiVoltage

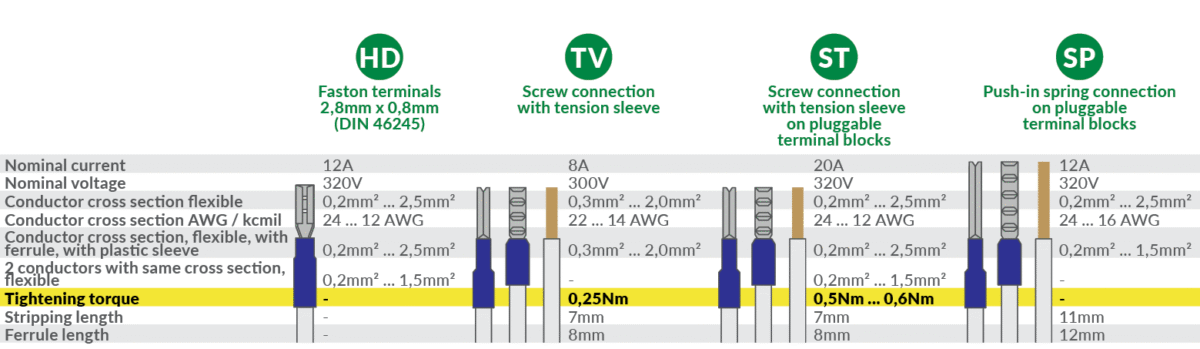

• Tipo di connessione

  •
    Connettori Faston
  •
    Connettori a morsetto a vite ¹
  •
    Connettori a morsetto a vite, innestabili
  •
    Connettori a molla, innestabili

• Caratteristiche extra

  •
    Doppia funzione di Prova Lampada integrata ²
  •
    Tropicalizzazione
  •
    Filo libero

• Caratteristiche specifiche

  •

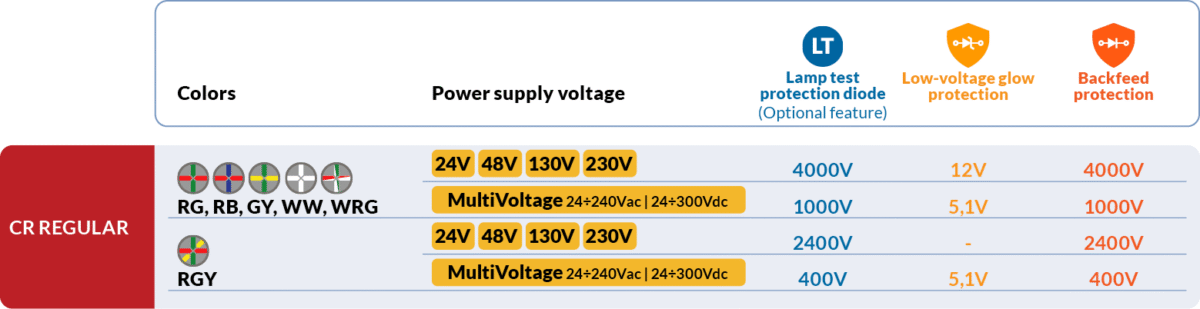

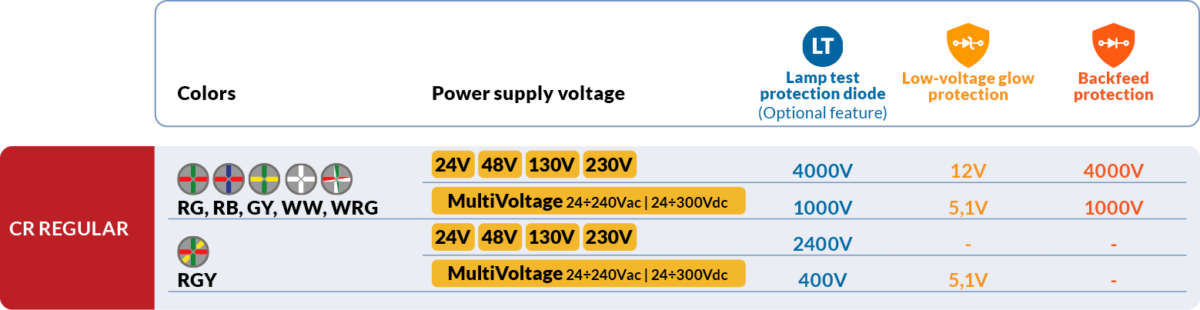

    Ponte Raddrizzatore integrato

    Per operare sia in corrente alternata (Vac) che corrente continua (Vdc).

  •

    Protezione contro i ritorni di tensione

    Un diodo di protezione integrato assorbe gli eccessi di corrente per evitare il ritorno di tensione, minimizzando il rischio di accensione accidentale dei LED e pericoli per le apparecchiature della rete elettrica.

  •

    Protezione dai bagliori a bassa tensione

    Un diodo Zener calibra correttamente la tensione minima richiesta per accendere l'indicatore LED.

  •

    Verde puro

    I LED verdi producono una luce verde pura, migliorando le prestazioni e la visibilità.

• Grado di protezione

  •
    IP54

• Vita di servizio

  •
    >100.000h a 25°C

• Temperatura aria ambiente

  •

    -40°C
    +70 °C

    Stoccaggio
    -40 ... +70°C

  •

    -20 °C
    +70 °C

    In funzione
    -20 ... +70°C

• Materiali

  •
    Policarbonato (PC)
  •
    PMMA

• Circuito stampato

  •
    Circuito stampato a 4 strati

• Base della lampadina

  • LED integrato

• Presentazione del dispositivo

  • Prodotto monolitico

• Compatibilità elettromagnetica

  • Classe di emissione dei campi di disturbo B

    conforme a EN 55011

• Resistenza alle vibrazioni

  • 5gn (f = 2…500 Hz)

    conforme a IEC 60068-2-6

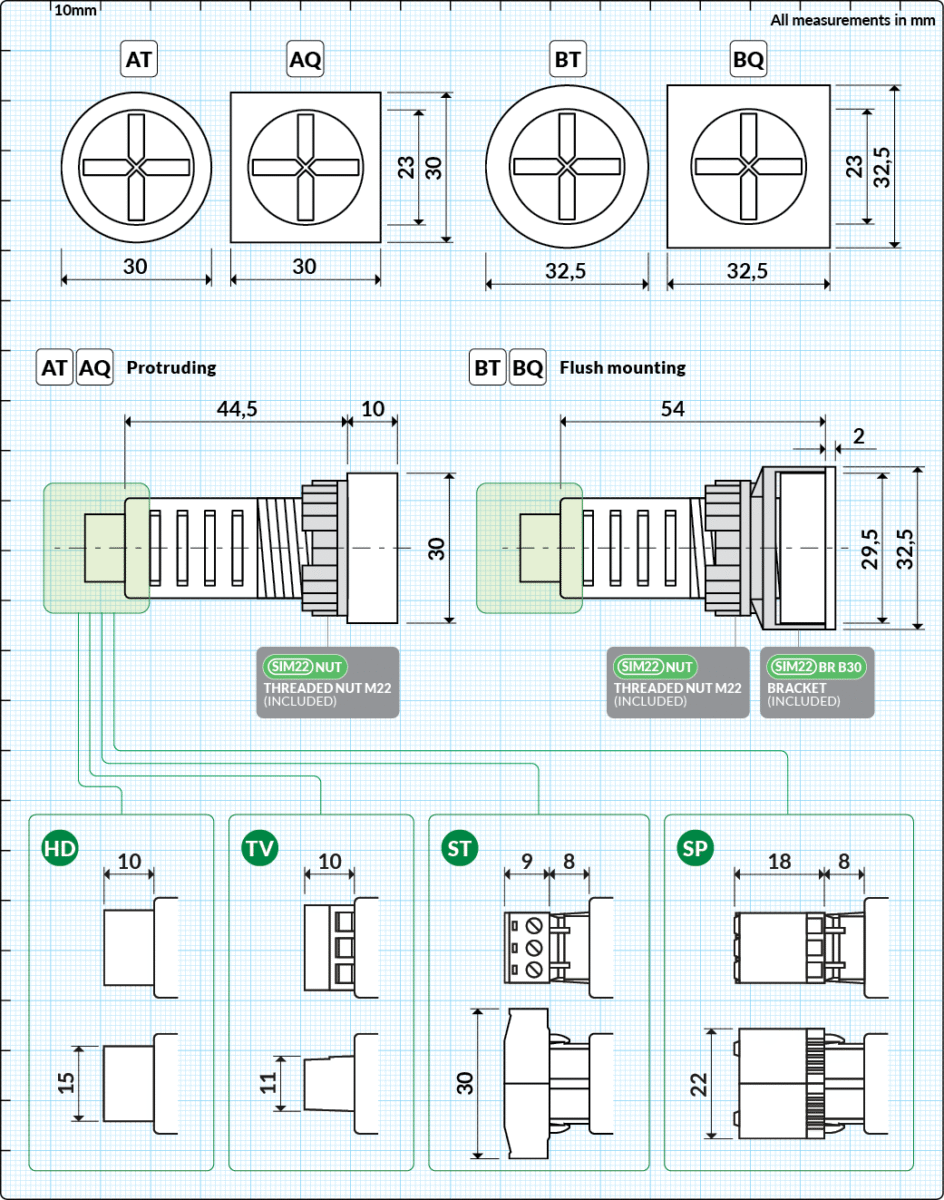

• Dimensioni



• • REACh free of SVHC

  • Mercury free

  • Toxic heavy metal free

• Conformità

  Directive 2006/95/EC Low Voltage
  Directive 2004/108/EC Electromagnetic compatibility
  Directive 2011/65/EC RhOS
  Directive 2006/42/EC Machinery
  Directive 2015/863/UE

  Conformità agli standard

  EN/IEC 60947.5.1

  Garanzia

  Il periodo di garanzia è di diciotto (18) mesi e decorre dalla data di consegna della merce.

  Codice doganale

  8531 807000

• • ¹ non è compatibile con
  • ² non è compatibile con
