Specifiche Tecniche

• Serie

  CD16



• Base code

  CD16 BC

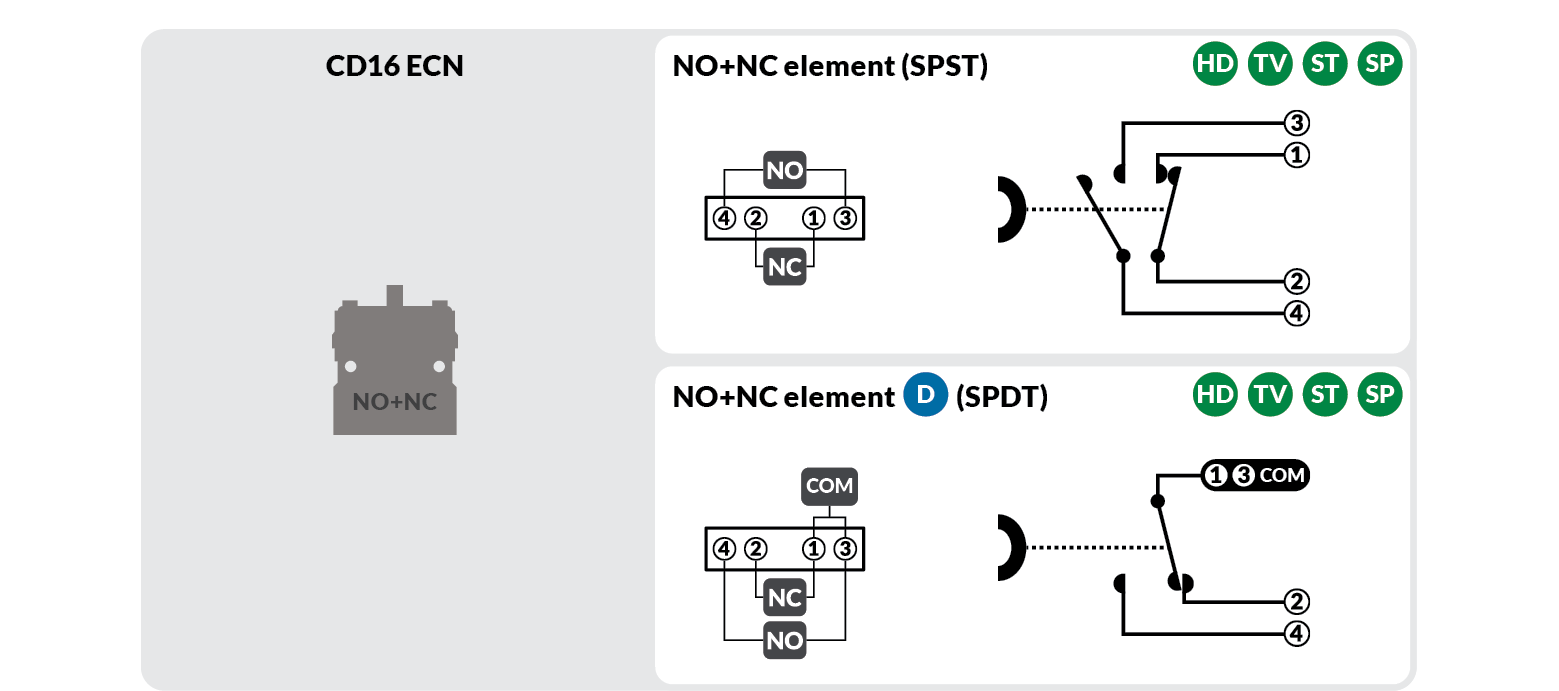

• Sistema di blocco contatti

  •
    1NO+1NC
  •
    2NO+2NC
  •
    3NO+3NC
  •
    2NO+2NC+LED
  •

• Colors

  MONOCOLORE

  Lente bianca/LED colorato

  •
    Lente bianca, LED rosso
  •
    Lente bianca, LED verde
  •
    Lente bianca, LED giallo
  •
    Lente bianca, LED ambra
  •
    Lente bianca, LED blu
  •
    Lente bianca, LED bianco

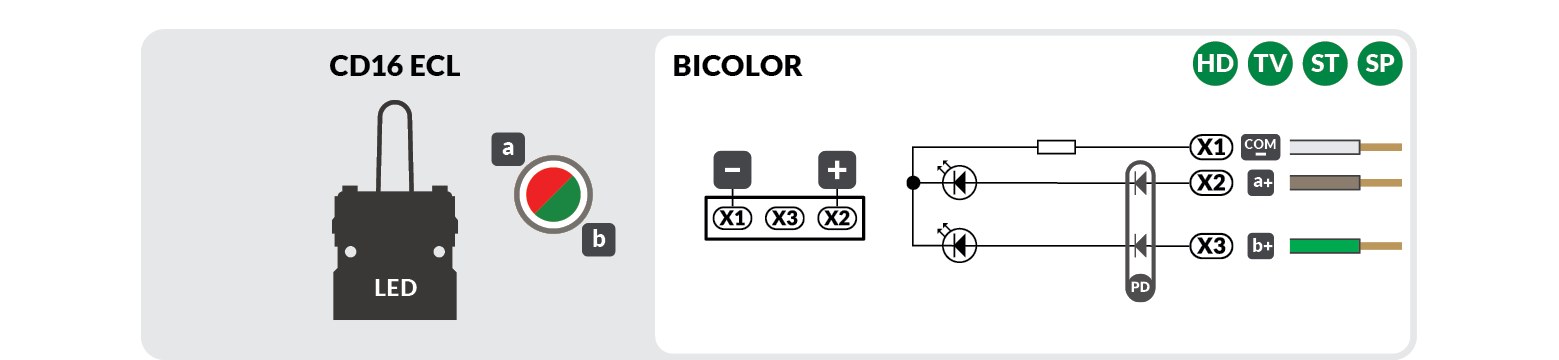

  BICOLORE

  Lente bianca/LED colorati

  •
    Lente bianca, LED rosso/verde

• Tensione di alimentazione

  •
    24V AC/DC
  •
    28V AC/DC ¹
  •
    130V AC/DC ²
  •
    230V AC/DC ³

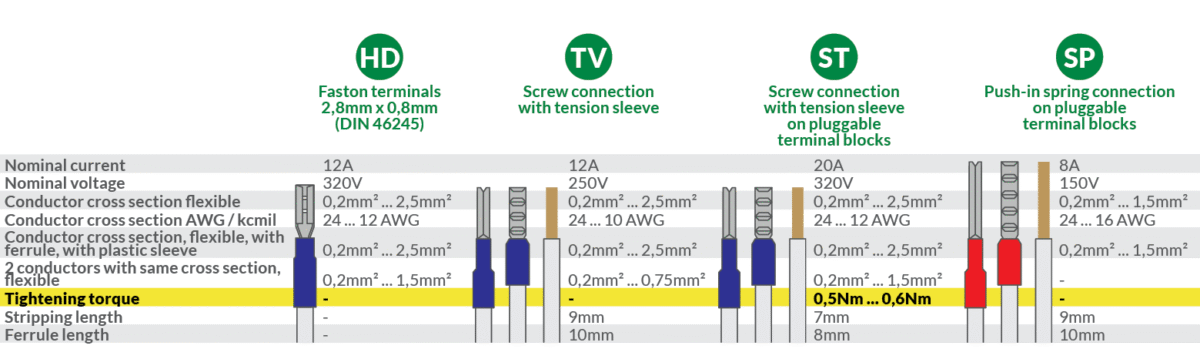

• Tipo di connessione

  •
    Connettori a morsetto a vite, innestabili
  •
    Connettori Faston
  •
    Connettori a morsetto a vite
  •
    Connettori a molla, innestabili

• Caratteristiche extra

  •
    Funzione di Prova Lampada integrata
  •
    Luce lampeggiante ⁴
  •
    Protezione dai bagliori a bassa tensione
  •
    DPDT (Double Pole Double Throw)

• Caratteristiche specifiche

  •

    Circuito stampato smart

  •

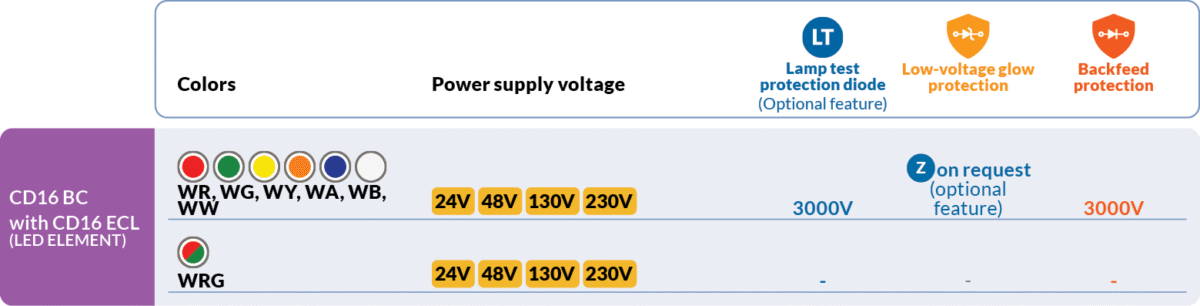

    Protezione contro i ritorni di tensione

    Un diodo di protezione integrato assorbe gli eccessi di corrente per evitare il ritorno di tensione, minimizzando il rischio di accensione accidentale dei LED e pericoli per le apparecchiature della rete elettrica.

• [Ie] corrente operativa nominale

  • [Ie] corrente operativa nominale

  • 0.1 A a 250 V, DC-13, R300

  • 0.22 A a 125 V, DC-13, R300

  • 1.5 A a 240 V, AC-15, B300

  • 3 A a 120 V, AC-15, B300

• Grado di protezione

  •
    IP20

• Vita di servizio

  •
    >100.000h a 25°C

• Materiali

  •
    Policarbonato (PC)
  •
    Lega di argento (Ag-Ni)

• Circuito stampato

  •
    Circuito stampato a 2 strati

• Base della lampadina

  • LED integrato

• Presentazione del dispositivo

  • Prodotto monolitico

• Resistenza alle vibrazioni

  • 5gn (f = 2…500 Hz)

    conforme a IEC 60068-2-6

• Dimensioni



• • REACh free of SVHC

  • Mercury free

  • Toxic heavy metal free

• Conformità

  Directive 2006/95/EC Low Voltage
  Directive 2004/108/EC Electromagnetic compatibility
  Directive 2011/65/EC RhOS
  Directive 2006/42/EC Machinery
  Directive 2015/863/UE

  Conformità agli standard

  EN 60947.5.1 / EN 60073 / EN 60529 / EN 60068-2-6 / EN 60204.1 / EN ISO 7731 / EN 981 / IEC 536

  Garanzia

  Il periodo di garanzia è di diciotto (18) mesi e decorre dalla data di consegna della merce.

• • ¹ non è compatibile con
  • ² non è compatibile con
  • ³ non è compatibile con
  • ⁴ non è compatibile con
